CASE7

目視検査・製造業向け

外観品質と検査員を守る照明

カネカ有機EL照明の特徴を活かした目視検査の課題解決に取り組んでいます。

  • 目視検査革命~外観検査用有機EL照明のご紹介~

    目視検査革命
    ~外観検査用有機EL照明のご紹介~

目視検査でこんなお困りごとはありませんか?

• 既存の照明ではワークからの照り返しが強くて見づらい
• 眩しさで目が疲れる
• 不良の見逃しが減らない
• 過酷な作業故に人が定着しづらい

目視検査に役立つ有機EL照明の特徴

画像はクリックで拡大します。

面発光

濃い影や、影が何重にも重なってできるマルチシャドウをつくらないため、影のちらつきによる見づらさを軽減します。

LED照明

有機EL照明

有機EL照明

LED照明

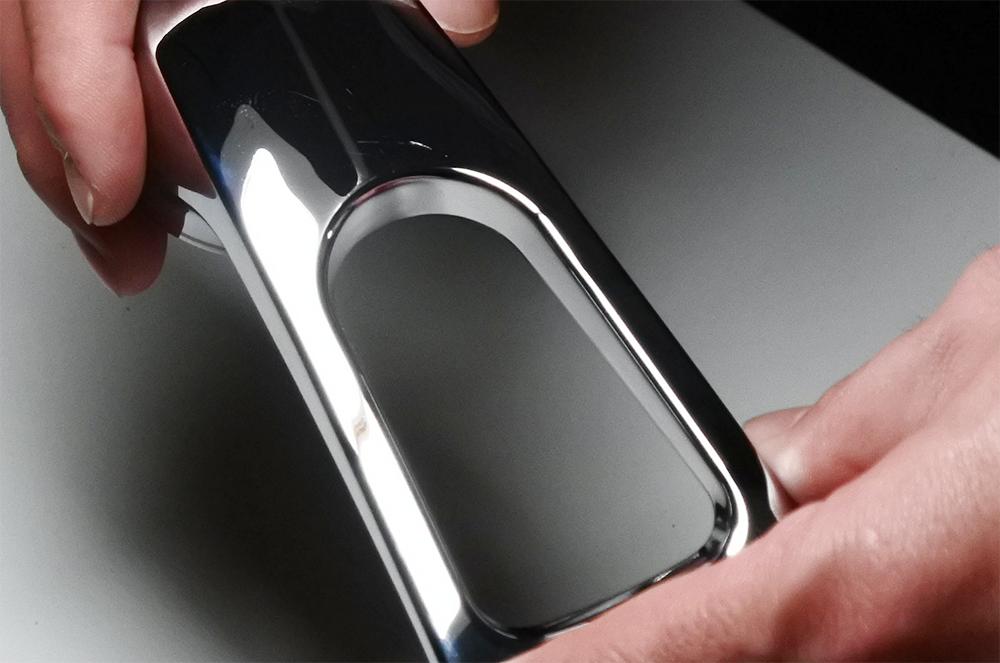

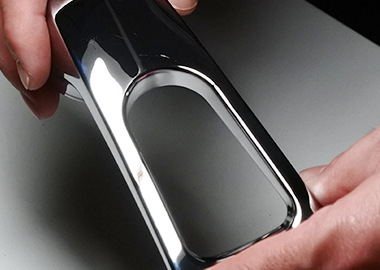

低反射

面光源のカネカ有機EL照明(OLED)は、広く拡散された光がワークに届くため、反射強度は小さくなり目の疲れを軽減します。また、眩しさを感じにくくなるため、手元が見やすくなり、作業性UPに貢献します。

低反射

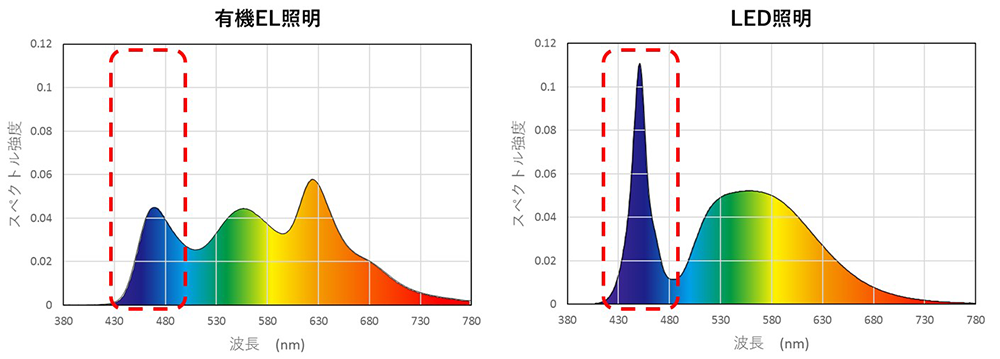

一般的なLED照明とのスペクトル比較

低ブルーライト

カネカ有機EL照明(OLED)は、ブルーライト領域の波長が抑えられています。夜間作業でも生体リズムに影響を及ぼしにくい照明です。

低ブルーライト

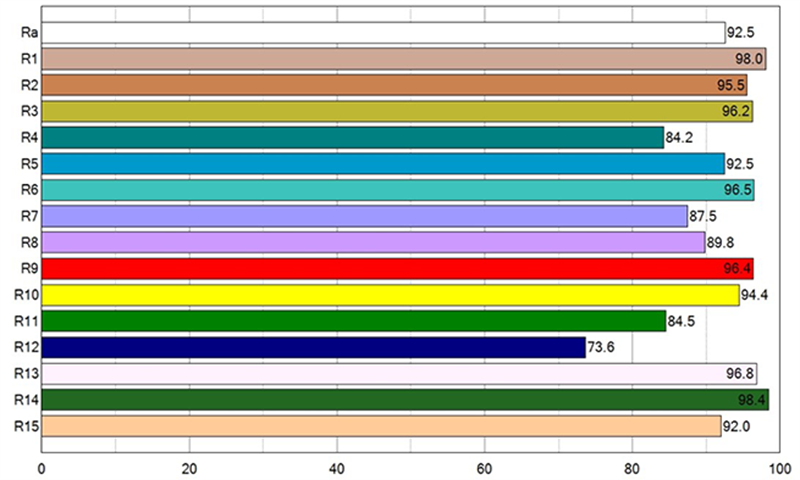

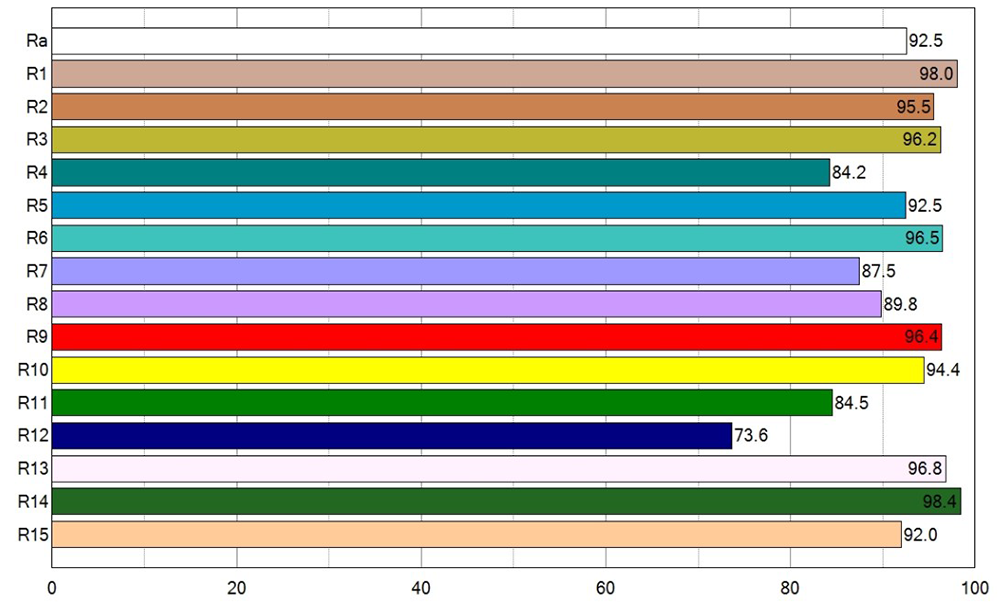

カネカ有機EL照明4000K(白色光)の演色評価指数

専門家によるお墨付き

香川大学名誉教授
石井 明 博士(工学)

• 感察工学研究会 主査
• 外観検査の専門家
• 目視検査の最適化工法である周辺視目視検査法の研究と普及活動に取り組む

日刊工業新聞社 工場管理10月号【特別記事】​
目視検査で不良品の見逃しを発生させない3つのキーワード ~察知・精査・照明~

香川大学 創造工学部 石井教授

石井先生のオススメPoint!

1. 検査距離の使い分け

周辺視:照度が低い方が明暗の感度は高い
中心視:照度が高い方が見やすい

周辺視と中心視に関する詳しいご説明はリンク先PDFの
5ページ目(資料内下段ページ番号1)をご参照ください。
周辺視目視検査法の理解と導入のためのヒント

有機EL照明活用Point

作動距離(光源ーワーク)を瞬時に変えることができる
離せば周辺視で気づき、近づければ中心視でOK/NG判定

有機EL照明活用Point
2. 適度な光源輝度

光沢反射が大きいメッキ部品でも光源像は目に入っても眩しすぎず、眩惑されない

3. 幅広な均一拡散光

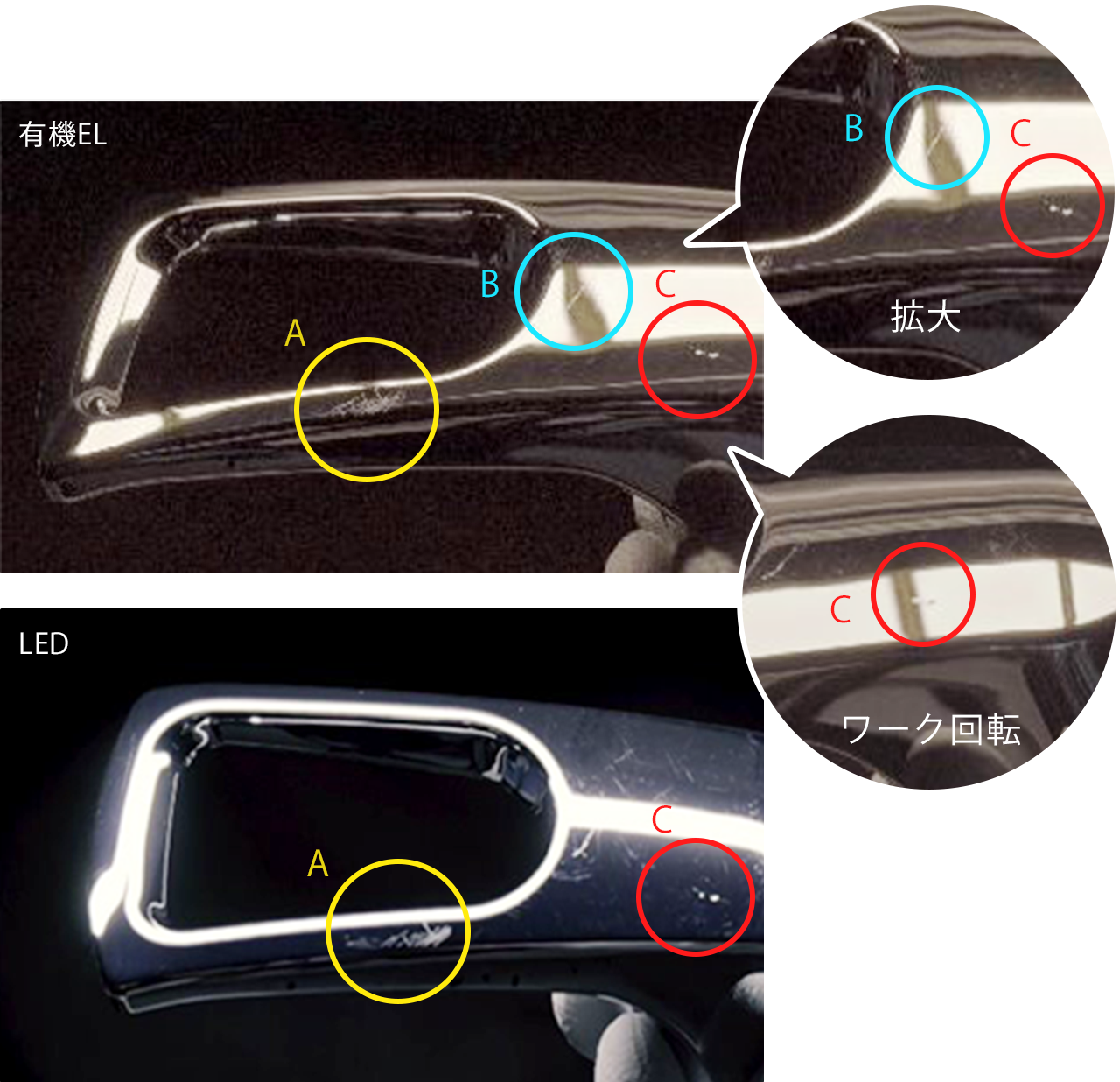

光源像は幅広く、光源のパネル間の非発光部、光源像中でもキズの判別が可能

幅広な均一拡散光 幅広な均一拡散光
4. 低ブルーライト

概日リズムの変調抑制

5.低照度検査

眼精疲労の低減

対象用途例

様々な外観検査や組み立て作業などの製造工程でご活用いただいています。
(代表的な不良種類:キズ、欠け、打痕、亀裂、変形、異物付着、など)

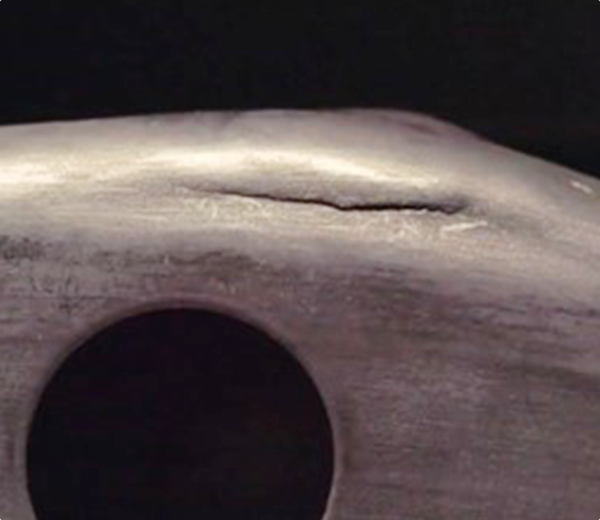

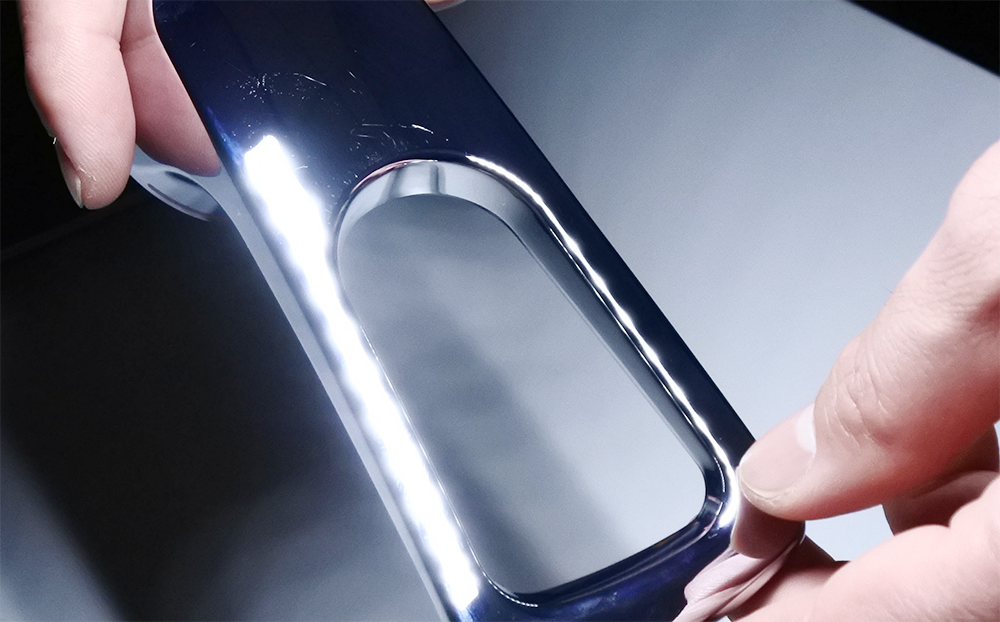

金属製品の表面検査

金属製品の表面検査

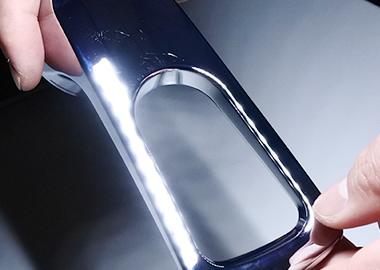

自動車部品の検査

自動車部品の検査

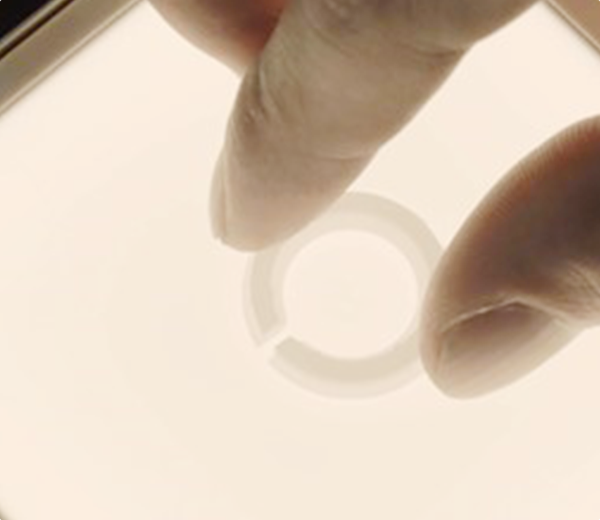

樹脂製品の亀裂確認

樹脂製品の亀裂確認

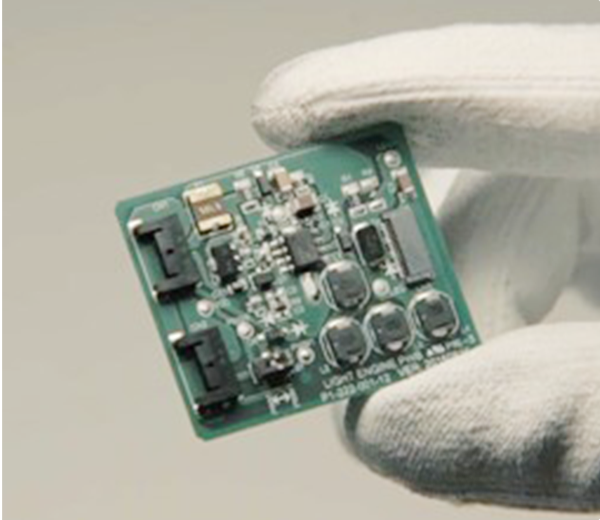

基板のはんだ不良の検査部品の印字確認

基板のはんだ不良の検査
部品の印字確認

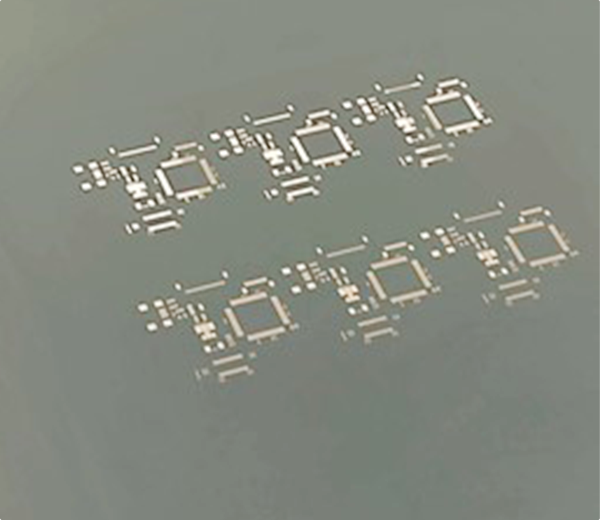

メタルマスクの開口穴確認

メタルマスクの開口穴確認

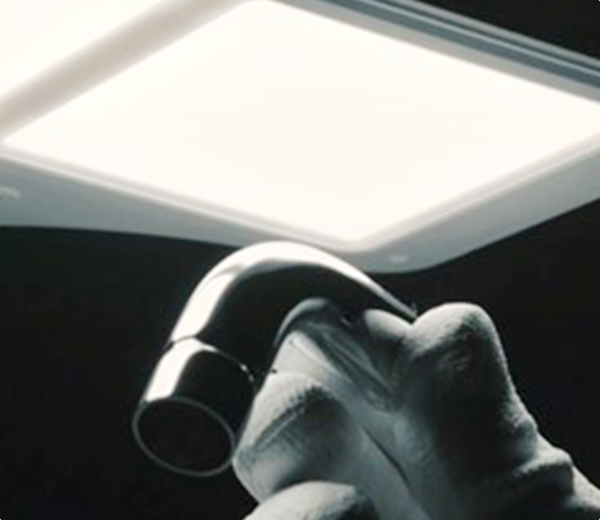

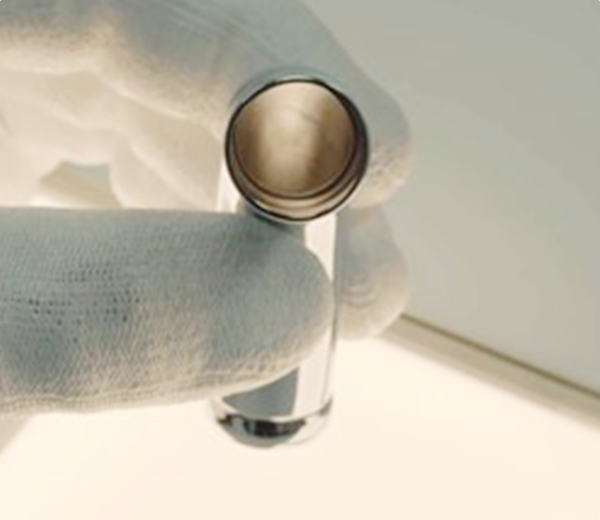

筒状の金属製品内部の検査

筒状の金属製品内部の検査

製品ラインナップ

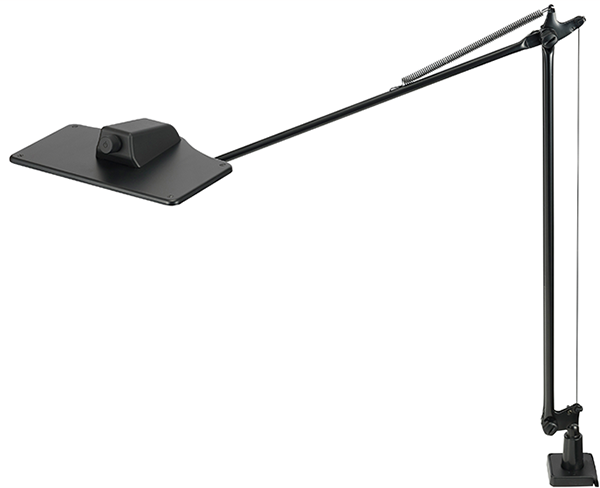

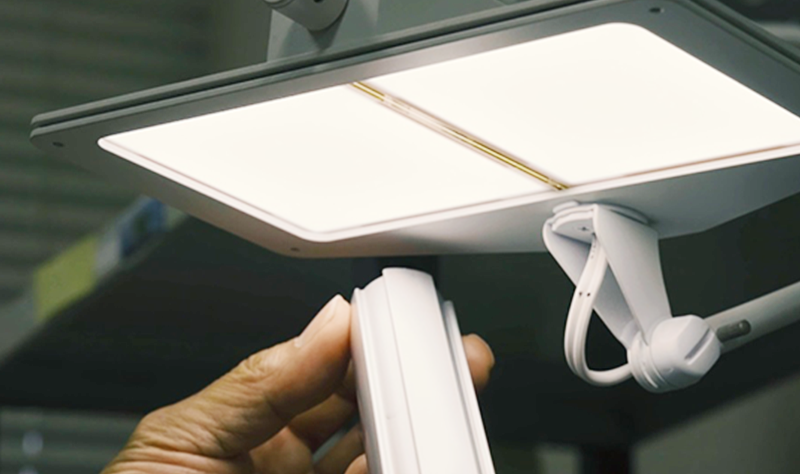

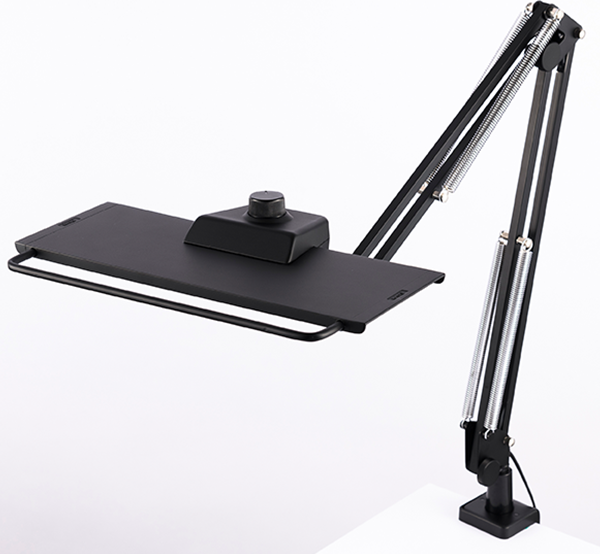

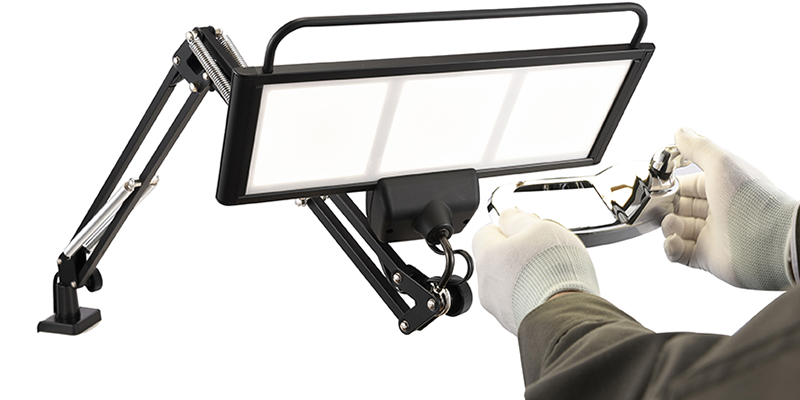

OLEDデスクライト 3灯タイプ*1

OLEDデスクライト 3灯タイプ
OLEDデスクライト 3灯タイプ
OLEDデスクライト 3灯タイプ
光源 カネカ有機EL照明パネル80㎜角3枚
色温度 3000K または 4000K
消費電力 最大13.5 W
器具光束 300 lm
直下照度 550 lx(40 ㎝直下照度)
調光ダイヤルスイッチ 0.9~13.5 W
クランプ取り付け 2.5~5 cm
本体サイズ 350㎜ × 450㎜(アーム長)
重量 1.6 kg
  • ※製品の数値、仕様は代表値であり、保証値ではありません。

OLEDデスクライト 2灯タイプ*1

OLEDデスクライト 2灯タイプ
OLEDデスクライト 2灯タイプ
OLEDデスクライト 2灯タイプ
光源 カネカ有機EL照明パネル80㎜角2枚
色温度 3000K または 4000K
消費電力 最大10 W
器具光束 200 lm
直下照度 450 lx(40 ㎝直下照度)
調光ダイヤルスイッチ 0.9~10 W
クランプ取り付け 2.5~5 cm
本体サイズ 400㎜ × 450㎜(アーム長)
重量 1.2 kg
  • ※製品の数値、仕様は代表値であり、保証値ではありません。

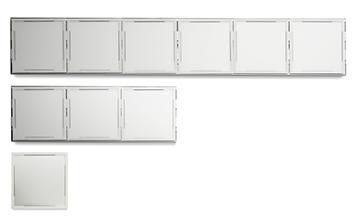

OLEDベースライト*2

OLEDベースライト
OLEDベースライト
OLEDベースライト
品番 MG-1 MG-3 MG-6
光源 有機EL照明80㎜角パネル
パネルユニット枚数 1枚 3枚 6枚
色温度 3000K(電球色) 4000K(白色) 3000K(電球色) 4000K(白色) 3000K(電球色) 4000K(白色)
輝度(最大) 3420cd/㎡ 3100cd/㎡ 3420cd/㎡ 3100cd/㎡ 3420cd/㎡ 3100cd/㎡
全光束(最大) 77 lm 62 lm 230 lm 185 lm 460 lm 370 lm
外形 95.5 x 94.5 x 7.0 (mm) 279.0 x 94.5 x 7.0 (mm) 555.0 x 94.5 x 7.0 (mm)
質量 113 g 309 g 612 g
入力電圧 DC12V
消費電力 2.6 W 7.9 W 15.8 W
  • ※製品の数値、仕様は代表値であり、保証値ではありません。

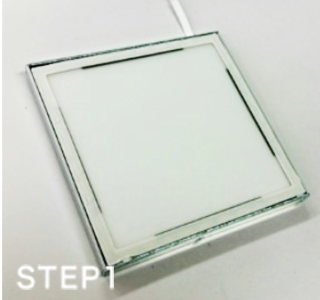

STEP1

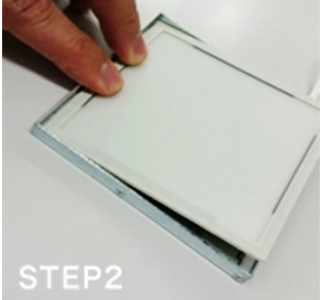

STEP2

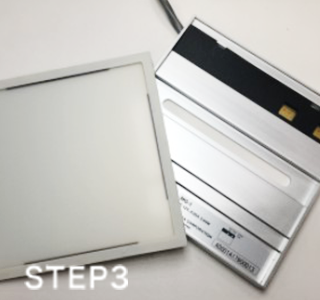

STEP3
  • *1 製造元 スワン電器(株)
  • *2 DC12V電源をお客様にてご用意いただく製品です。
